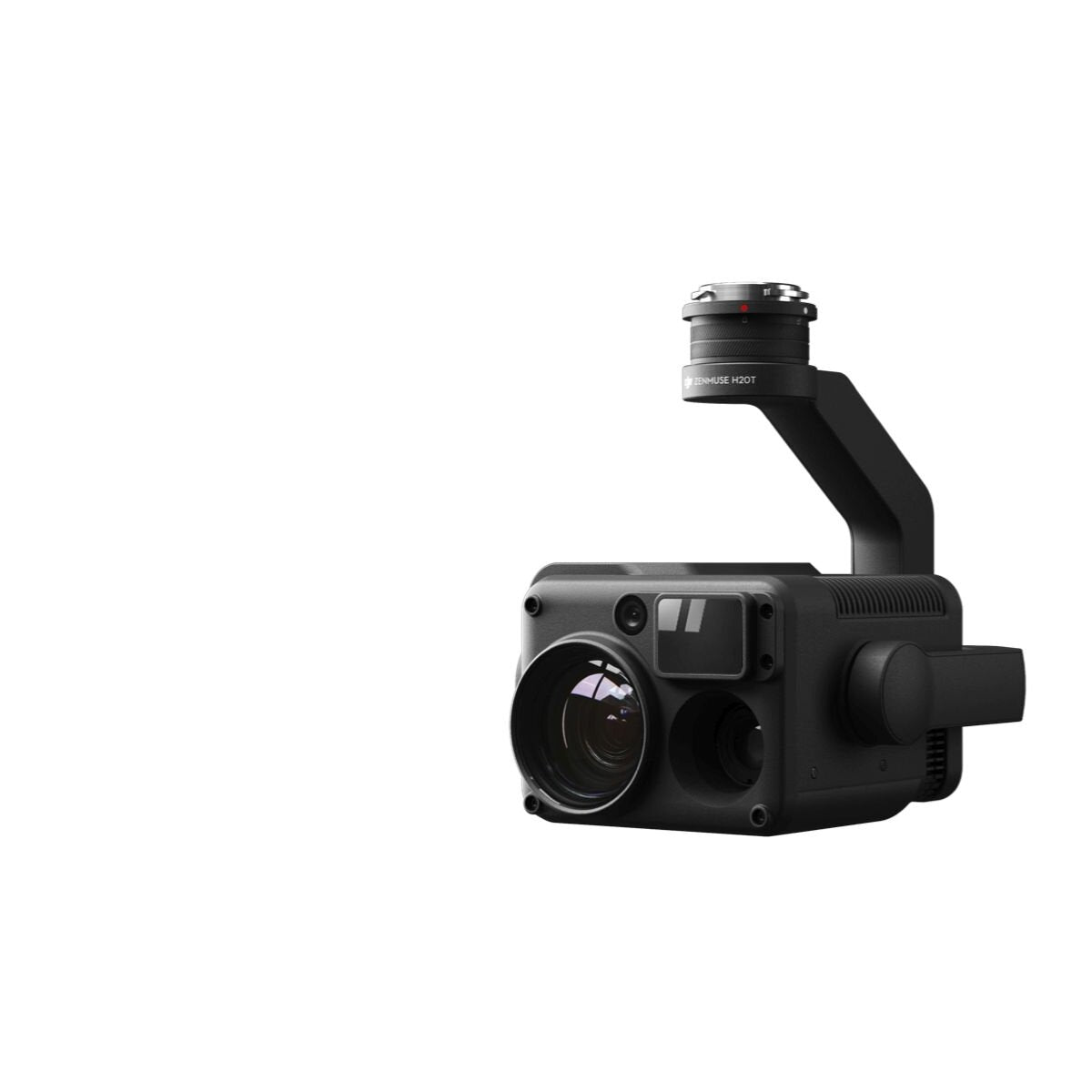

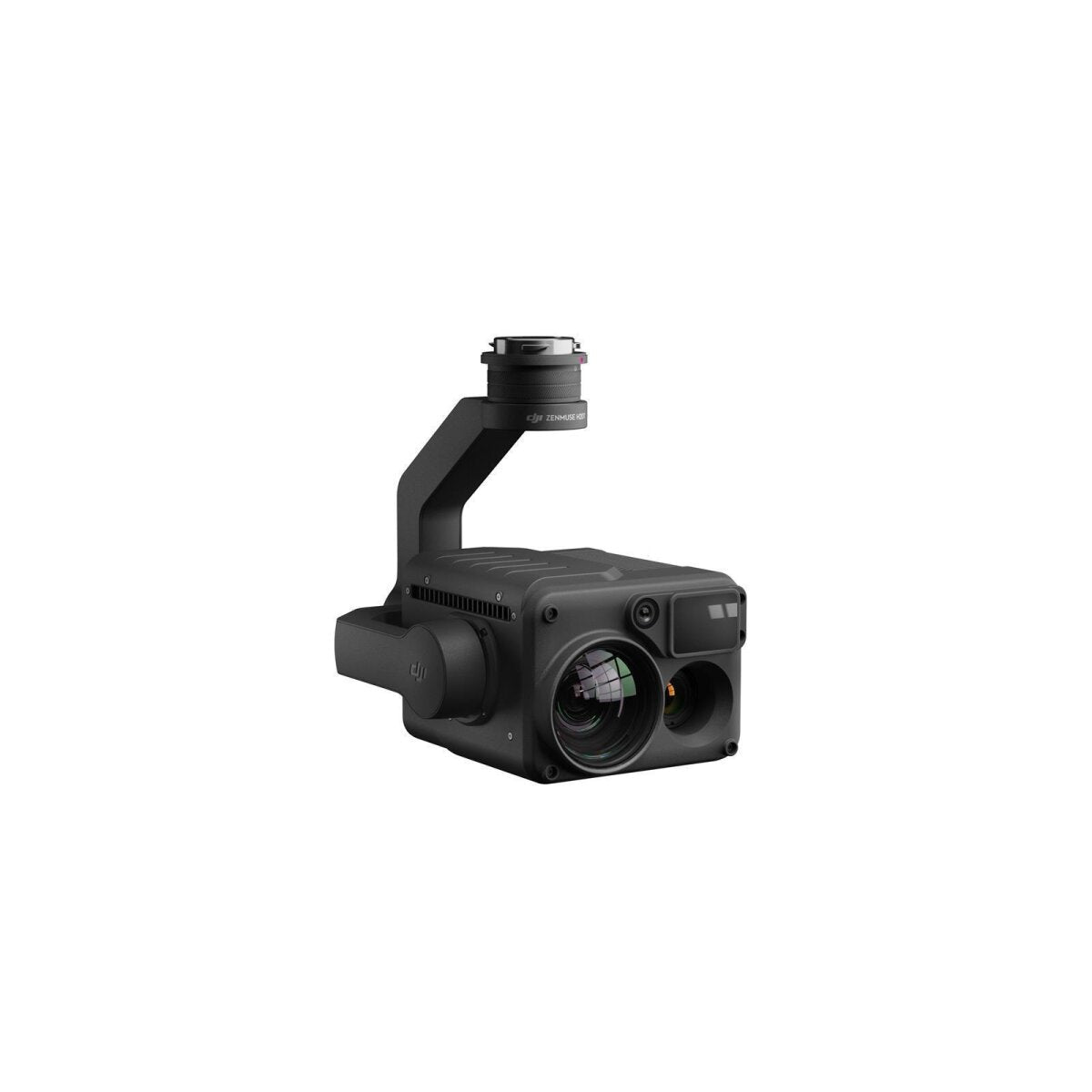

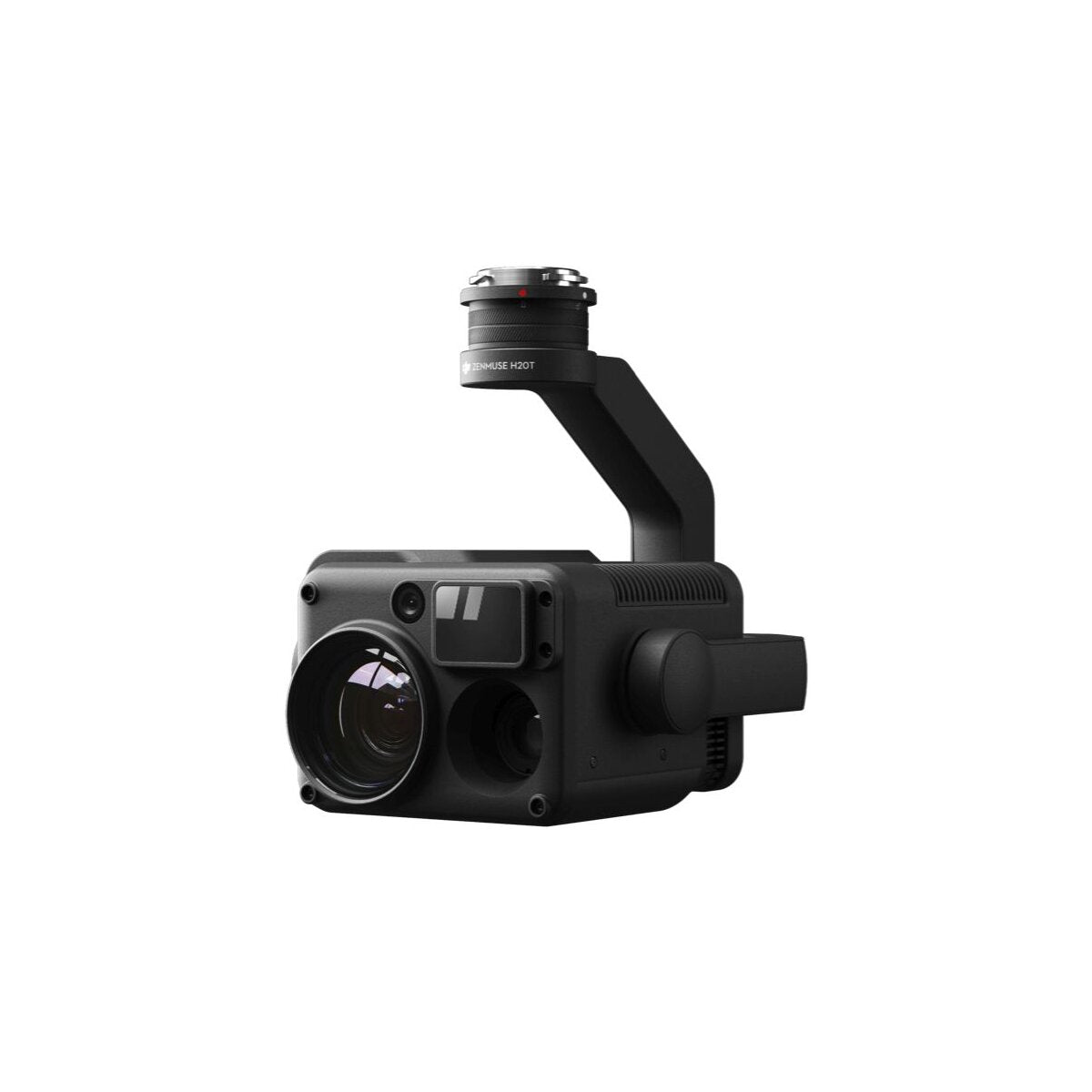

DJI Zenmuse H20T (incl. 12 Monate Care Basic)

"H" für Hybrid
Multi-Sensor-Nutzlasten, die der Effizienz von Einsätzen eine ganz neue Bedeutung verleihen. Dank der unvergleichlichen Intelligenz und des integrierten Designs, stehen für eine Reihe von kommerziellen Drohnenanwendungen noch nie dagewesene Luftbildfunktionen zur Verfügung.

• 12 Megapixel Weitwinkelkamera
• 20 Megapixel Zoomkamera
• Radiometrische Wärmebildkamera
• Laserentfernungsmesser
• Schutzart IP44
• Betriebstemperatur -20° C bis 50° C
• Aktive und elektronische Bildstabilisierung
• Nachtszenen-Modus

Alle benötigten Sensoren in einem Gerät
Nehmen Sie alles auf. Aus der Nähe oder aus der Distanz. In echten lebendigen Farben oder als Wärmebild. Ein integrierter Laserentfernungsmesser (LRF) misst die Entfernung zu einem Objekt in einer Entfernung von bis zu 1.200 m. Eine leistungsstarke, integrierte Nutzlast, welche fortschrittliche intelligente Funktionen für die industriellen Drohnenplattformen von DJI entfesselt.

Modell H20T - Vierfach-Sensorlösung

• 20 MP Zoomkamera
• 12 MP Weitwinkelkamera
• 1.200 m Laserentfernungsmesser
• Radiometrische Wärmebildkamera (640 × 512 Pixel)

Grenzenlos präzise Weitsicht
Leistungsstarke Zoomkamera
23x optischer Hybridzoom, 200x Max. Zoom
20 Megapixel 1/1,7" CMOS-Sensor
Videoauflösung: 4K bei 30fps

Alles im Blick
Weitwinkelkamera
35 mm äquivalente Brennweite: 24 mm 82,9°
12 Megapixel 1/2,3“ CMOS-Sensor

Präzise Distanzdaten
Laserentfernungsmesser
Reichweite: 3 m – 1.200 m
Genauigkeit: ± (0,2 m + D × 0,15%)

Entdecken Sie das Unsichtbare
Radiometrische Wärmebildkamera
DFOV: 40,6°
Auflösung: 640 × 512 Pixel, Bildrate: 30 fps
Wärmeempfindlichkeit: = 50 mk bei f/1.0 (NEDT)

Lieferumfang:
1x DJI Zenmuse H20T
1x Care Enterprise Basic Servicepaket (wird automatisch aktiviert)
1x Hardcase
1x Abdeckungen für Linse
1x Abdeckung für Gimbalanschluss

Technische Daten:

Allgemein

Gewicht
Zenmuse H20: 678 ± 5 g
Zenmuse H20T: 828 ± 5 g

Abmessungen
Zenmuse H20: 150 × 114 × 151 mm
Zenmuse H20T: 167 × 135 × 161 mm

Schutzart
IP44

Betriebstemperatur
-20° C bis 50° C (Temperaturmessung ist nur zwischen -10° C bis 50° C verfügbar)

Lagertemperatur
-20 °C bis 60 °C

Laserklasse
1M (nach IEC/EN 60825-1:2014)

Unterstützte Fluggeräte
Matrice 300 RTK

Gimbal

Bereich der Winkelgenauigkeit
±0,01°

Befestigung
Abnehmbar

Steuerbarer Bereich
Nicken: -120° bis +30°
Gieren: ±320°

Mechanischer Bereich
Nicken: -132,5° to +42,5°
Gieren: ±330°
Rollen: -90° bis +60°

Zoomkamera

Sensor
1/1,7“ CMOS, 20 MP

Objektiv
DFOV: 66,6° bis 4°
Brennweite: 6,83 bis 119,94 mm (35 mm äquivalente Brennweite: 31,7 bis 556,2 mm)
Blende: f/2.8 – f/11 (Normal), f/1.6 – f/11 (Nachtszene)
Fokus: 1 m bis ∞ (Weitwinkel), 8 m bis ∞ (Zoom)

Fokusmodus
MF / AF-C / AF-S

Belichtungsmodus
Auto, Manuell

Belichtungskorrektur
±3,0 (1/3 Schrittweite)

Messmodus
Punktmessung, Mittengewichtete Messung

AE-Sperre
Unterstützt

Elektronischer Verschluss
1 - 1/8000 s

ISO-Bereich
Video: 100 - 25600
Foto: 100 - 25600

Videoauflösung
3.840 x 2.160 bei 30 fps，1.920 x 1.080 bei 30 fps

Videoformat
MP4

Video Untertitel
Unterstützt

Fotogröße
5.184 × 3.888 px

Fotoformat
JPEG

Weitwinkelkamera

Sensor
1/2,3" CMOS, 12 MP

Objektiv
DFOV：82,9°
Brennweite: 4,5 mm (Entspricht im 35-mm-Format: 24 mm)
Blende: f/2.8
Fokus: 1 m bis ∞

Belichtungsmodus
Auto

Belichtungskorrektur
±3,0 (1/3 Schrittweite)

Messmodus
Punktmessung, Mittengewichtete Messung

AE-Sperre
Unterstützt

Belichtungszeit
1 - 1/8000 s

ISO-Bereich
Video: 100 - 25600
Foto: 100 - 25600

Videoauflösung
1.920 × 1.080 px bei 30 fps

Videoformat
MP4

Video Untertitel
Unterstützt

Fotogröße
4.056 x 3.040 px

Fotoformat
JPEG

Wärmebildkamera (Zenmuse H20T)

Sensor
Ungekühltes VOx Mikrobolometer

Objektiv
DFOV: 40,6°
Brennweite: 13,5 mm (Entspricht im 35-mm-Format: 58 mm)
Blende: f/1.0
Fokus: 5 m bis ∞

Digitaler Zoom
1x，2x，4x，8x

Videoauflösung
640 × 512 px bei 30 Hz

Videoformat
MP4

Bildauflösung
640 × 512 px

Bildformat
R-JPEG (16 bit)

Pixelabstand
12 μm

Spektralband
8-14 μm

Wärmeempfindlichkeit (NETD)
≤50 mk bei f/1.0

Temperaturmessmethode
Punktmessung, Flächenmessung

Aufnahmebandbreite
-40° C bis 150° C (hohe Verstärkung)
-40° C bis 550° C (geringe Verstärkung)

Temperaturfehler
Unterstützt

Flachfeldkalibrierung (FFC)
Auto / Manuell

Palette
Weiß heiß / Fulgurit / Eisen Rot / Heiß Eisen / Medizinisch / Arktisch / Regenbogen 1 / Regenbogen 2 / Farbton / Schwarz heiß

Laserentfernungsmesser

Wellenlänge
905 nm

Meßbereich
3-1.200 m (zu einer vertikalen Fläche mit ≥12 m Durchmesser und 20% Remission)

Meßgenauigkeit
± (0,2 m + D × 0,15 %)
D ist der Abstand zu einer vertikalen Fläche

Funktionen

Optischer Hybridzoom
23x（DFOV：4°，EQV：556.2mm）

Max. Zoom
200x（DFOV：0.5°，EQV：4800mm）

Aufnahmen mit einem Klick
Ein Klick, um das Video oder Bild von 3 Kameras (Zoom-, Weitwinkel- und Wärmebildkamera) gleichzeitig zu speichern

Zeigen & Zielen
Doppelklicken Sie auf die Weitwinkel-/Wärmebildkamera-Ansicht. Das System bewegt den Gimbal automatisch, um den gewünschten Punkt zu fokussieren

Hochauflösendes Rasterfoto
Markieren Sie einen gewünschten Bereich in einer großflächigen Kameraansicht und die Zoomkamera nimmt automatisch eine Bilderserie mit 20 Megapixel pro Bild dieses Bereichs auf. Diese Bilder werden zusammen mit einem Übersichtsbild gespeichert und ermöglichen so eine detailliertere Ansicht.

Nachtszene
Unterstützt (Zoomkamera)

Zeitstempel
Einschließlich GPS, Datum und Uhrzeit

Speicher

Unterstützte SD-Speicherkarten
MicroSD-Karte (Max. Kapazität: 128 GB, UHS-1 Geschwindigkeitsklasse U3 erforderlich)

Unterstützte Dateisysteme
FAT32 (≤ 32 GB), exFAT (> 32 GB)

Empfohlene Micro-SD-Speicherkarten
TOSHIBA EXCERIA PRO 32 GB micro SD HC II
SanDisk_Extreme PRO 32 GB 3 A1 micro SD V30 HC I
TOSHIBA EXCERIA PRO 64 GB micro SD XC II
SanDisk_Extreme PRO 64 GB 3 A2 micro SD V30 XC I
SAMSUNG EVO 128 GB micro SD 3 XC I
TOSHIBA EXCERIA M303E 32 GB micro SD HC I
TOSHIBA EXCERIA M303E 64 GB micro SD XC I
TOSHIBA EXCERIA M303E 64 GB micro SD XC I
TOSHIBA EXCERIA M303 128 GB micro SD XC I
SAMSUNG EVO 64 GB micro SD 3 XC I
