DJI Matrice 4D - RC Plus 2 Enterprise Combo inkl. Transportkoffer-Gurt (ohne Akku)

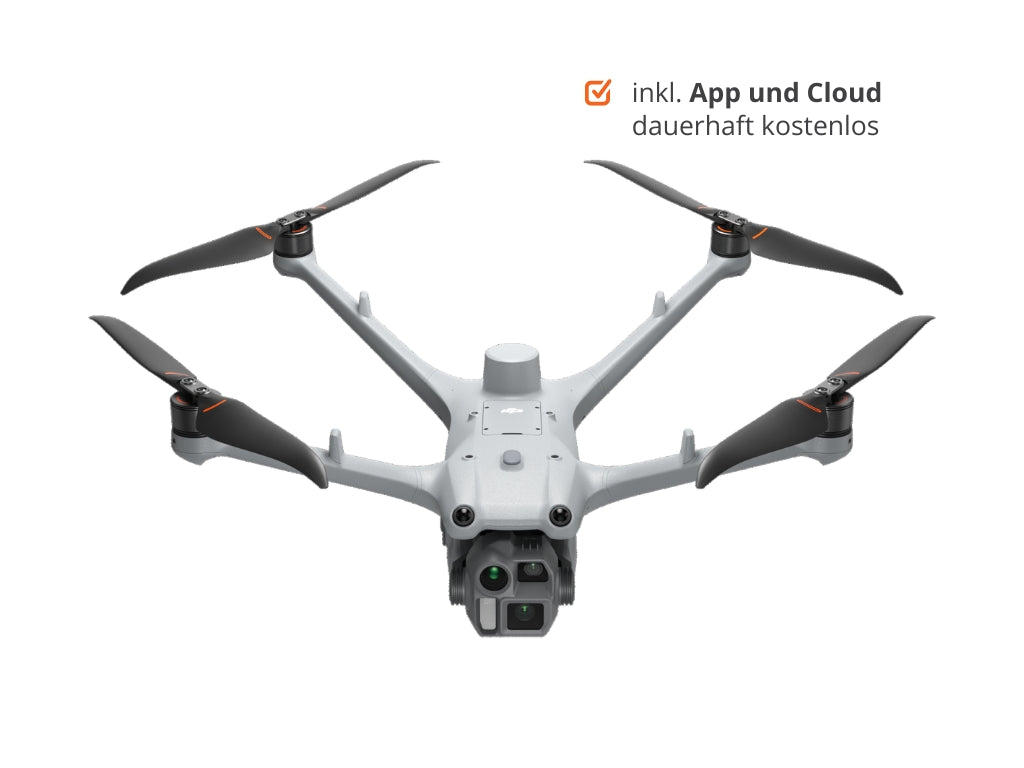

DJI Matrice 4D Enterprise: Kartierungspräzision für Dock und Standalone

Die DJI Matrice 4D ist die Kartierungsvariante der 4D-Serie — entwickelt für das DJI Dock 3, aber mit der RC Plus 2 Enterprise ebenso im manuellen Betrieb nutzbar. Wo die Matrice 4TD auf Wärmebild und Nachtsicht für Sicherheits- und Rettungseinsätze setzt, konzentriert sich die 4D auf das, was Vermessungs- und Inspektionsarbeit braucht: einen großen Kartierungssensor mit mechanischem Verschluss, zwei Telekameras und einen Laser-Entfernungsmesser mit 1.800 Metern Reichweite. In einem Gehäuse, das nach IP55 zertifiziert ist und bis -20 °C arbeitet.

Der Unterschied zur 4TD: die Weitwinkelkamera

Hier liegt der eigentliche Grund, zur 4D statt zur 4TD zu greifen. Ihre Weitwinkelkamera nutzt einen 4/3-Zoll-CMOS mit 20 MP, einstellbarer Blende von f/2,8 bis f/11 und einem mechanischen Verschluss (2 bis 1/2000 s). Die 4TD hat an dieser Stelle einen kleineren 1/1,3-Zoll-Sensor, weil dort Platz für die Wärmebildkamera gebraucht wird.

Für Photogrammetrie ist der mechanische Verschluss entscheidend: Er eliminiert den Rolling-Shutter-Effekt, der bei zügigen Kartierungsflügen sonst für verzogene Gebäudekanten und weiche Orthofotos sorgt. Zusammen mit einem minimalen Aufnahmeintervall von 0,5 Sekunden lassen sich große Flächen unter Zeitdruck befliegen, ohne die Auswertbarkeit zu opfern. Die 4TD schafft 0,7 Sekunden.

Ein weiterer Punkt, der in Datenblättern gern untergeht: Die Weitwinkelkamera der 4D nimmt DNG (RAW) auf. Die Telekameras und sämtliche Kameras der 4TD liefern ausschließlich JPEG. Wer Bilddaten radiometrisch nachbearbeiten oder maximale Reserven in der Tonwertkorrektur braucht, bekommt sie nur hier.

Zu beachten: Im Intervallmodus steht JPEG + RAW ab 2 Sekunden Intervall zur Verfügung. Das schnellste Intervall von 0,5 Sekunden gilt für reine JPEG-Aufnahme. Für zügige Flächenbefliegung und für maximale Nachbearbeitungstiefe entscheiden Sie sich also pro Flug — beides zugleich geht nicht.

Alle drei Objektive verfügen zudem über eine Entfeuchtungsfunktion.

Zwei Telekameras und Laser bis 1.800 Meter

Die mittlere Telekamera (1/1,3-Zoll, 48 MP, 70 mm) macht Risse, Korrosionsspuren und Messgerätskalen aus rund zehn Metern lesbar. Die Telekamera (1/1,5-Zoll, 48 MP, 168 mm, 16- bis 112-fach Zoom) liefert verwertbare Details noch auf etwa 250 Metern. Der Laser-Entfernungsmesser misst bis 1.800 m mit einer Genauigkeit von ±(0,2 + 0,0015 × D) — bei schrägem Einfall bis 600 m. Anders als bei der Matrice 30 Serie lassen sich damit auch Flächen vermessen und Daten zur 3D-Modellierung erfassen.

Kartierung in 3D: fünf Richtungen schräg, drei Richtungen ortho

Die 4D-Serie beherrscht die Schrägaufnahme in fünf Richtungen und die Orthofotografie in drei Richtungen. Für Kartierungsbüros, die dreidimensionale Bestandsmodelle liefern, ist das der eigentliche Effizienzgewinn: Fassaden, Dachflächen und Geländekanten werden in einem Durchgang miterfasst, statt in getrennten Flügen. Die 3-direktionale Orthoaufnahme reduziert unnötige Seitenüberlappung und spart damit Flugzeit und Speicherplatz.

Dazu kommt die Echtzeit-Geländeverfolgung, die bei bewegtem Gelände den Abstand zur Oberfläche konstant hält — entscheidend für eine gleichmäßige Bodenauflösung über die gesamte Fläche.

Flugplanung in FlightHub 2

DJI FlightHub 2 wurde speziell für die Matrice 4D Serie erweitert und bietet zusätzliche Routentypen: intelligente 3D-Erfassung, geometrische Routen und Routen für Gefälle. Gerade bei Böschungen, Deponiekörpern und Halden, wo klassische Rasterflüge an ihre Grenzen stoßen, verkürzt das die Planungszeit erheblich.

RTK ab Werk: ±0,1 m Positionsgenauigkeit

Das RTK-Modul ist fest integriert und belegt keinen Nutzlast-Port. Mit einer D-RTK 3 Bodenstation, einem NTRIP-Korrekturdienst oder unserem hauseigene POIApp RTK-Empfänger erreicht die 4D ±0,1 m, gegenüber ±0,5 m bei reiner GNSS-Positionierung. Für Ingenieur- und Planungsbüros heißt das: weniger eingemessene Bodenpasspunkte, kürzere Wege zwischen Befliegung und Abgabe.

Allwetter-Betrieb mit Anti-Eis-Propellern

Dock-Drohnen stehen im Freien. Die 4D ist nach IP55 zertifiziert, arbeitet von -20 °C bis 50 °C und widersteht Wind bis 12 m/s. Serienmäßig sitzen geräuscharme Anti-Eis-Propeller (Typ 1364F) an den Motoren, die Leistungsverlusten durch Vereisung auch bei gefrierendem Regen vorbeugen. Die Flugzeit liegt bei bis zu 54 Minuten im Vorwärtsflug und 47 Minuten im Schwebeflug, die Flugdistanz bei 43 Kilometern.

Hinweis zu den Anti-Eis-Propellern: DJI empfiehlt einen Austausch nach 450 Flügen. Nach etwa einem Winter im Einsatz zeigen sich Kratzer und Abblätterungen an der Oberflächenbeschichtung, wodurch die Anti-Eis-Wirkung nachlässt. Als Standardpropeller bleiben sie weiter nutzbar und sollten vor dem nächsten Winter ersetzt werden. Unter normalen Temperaturbedingungen entspricht ihre Flugleistung der von Standardpropellern, einschließlich Akkulaufzeit und Fluggeschwindigkeit.

Luftgestütztes Relais für unwegsames Gelände

Im Betrieb mit der RC Plus 2 Enterprise verfügt die 4D über eine Onboard-Relaisfunktion: Eine Drohne steigt als fliegendes Relais in die Höhe und leitet das Signal einer zweiten Drohne über Hindernisse hinweg zur Fernsteuerung. Das ermöglicht Befliegungen in tiefen Tälern, hinter Bergrücken oder in Gebieten ohne Mobilfunkabdeckung. In Umgebungen mit vielen Hindernissen empfiehlt DJI zusätzlich die Festinstallationsversion des D-RTK 3 Relais.

Hinderniserkennung: serienmäßig und optional erweiterbar

Serienmäßig arbeitet die 4D mit omnidirektionalen dualen Sichtsensoren, ergänzt durch einen 3D-Infrarotsensor an der Unterseite. Nach vorn erfasst das System Hindernisse ab 0,5 m und erkennt Objekte bis 200 m Entfernung.

Wer in besonders anspruchsvollen Umgebungen fliegt — Umspannwerke, Freileitungstrassen, Industrieanlagen — kann das Matrice 4 Modul zur Hinderniserkennung nachrüsten. Es kombiniert einen rotierenden LiDAR-Sensor (360° horizontal, 58° vertikal) mit einem Millimeterwellen-Radar und erkennt noch 12 mm dünne Stahl-Aluminium-Leiterseile bei Fluggeschwindigkeiten bis 15 m/s, auf bis zu 100 Meter. Das Modul wiegt 235 g und wird separat erworben.

Der Weg zur automatisierten Befliegung

Die 4D ist für den Betrieb im DJI Dock 3 ausgelegt. Sie starten heute manuell mit der RC Plus 2 Enterprise und ergänzen das Dock, wenn Prozesse, Genehmigungen und Budget so weit sind — das Fluggerät bleibt dasselbe.

Ein Hinweis zur Klassifizierung: Die UAS-Klasse C6 erreicht die Drohne in Verbindung mit dem Flugabbruchsystem FTS-01 und dem DJI Dock 3. In dieser Combo, die für den Betrieb mit der Fernsteuerung ausgelegt ist, gilt die C6-Einstufung nicht. Sprechen Sie uns an, wenn Sie C6 für Ihren Einsatzzweck benötigen — wir sagen Ihnen, was dafür nötig ist.

Im Handbetrieb schneller unterwegs

Ein Vorteil der Combo gegenüber dem Dock-Betrieb: Mit der RC Plus 2 Enterprise steht der Sportmodus zur Verfügung, mit bis zu 21 m/s vorwärts. Im Dock wird ausschließlich der Normalmodus unterstützt, der bei 15 m/s vorwärts liegt. Für Anflugwege zu entfernten Objekten spart das messbar Zeit.

Die wichtigsten Vorteile auf einen Blick:

• Kartierungssensor: 4/3-Zoll-CMOS mit 20 MP und mechanischem Verschluss — der entscheidende Unterschied zur 4TD
• 3D-Erfassung: Schrägaufnahme in fünf Richtungen, Orthofotografie in drei Richtungen, Echtzeit-Geländeverfolgung
• Telereichweite: zwei 48-MP-Telekameras mit 70 mm und 168 mm, 16-facher Digital- und 112-facher Hybridzoom
• RAW-Aufnahme: DNG über die Weitwinkelkamera (Intervall ab 2 s) — bei der 4TD nicht verfügbar
• Laser bis 1.800 m: inklusive Flächenvermessung und 3D-Datenerfassung
• RTK serienmäßig: ±0,1 m, integriertes Modul ohne Nutzlast-Port
• Ausdauer: 54 Minuten Vorwärtsflug, 47 Minuten Schwebeflug, 43 km Flugdistanz
• Winterfest: IP55, -20 °C bis 50 °C, geräuscharme Anti-Eis-Propeller ab Werk
• Relaisfunktion: Betrieb hinter Signalbarrieren ohne Mobilfunknetz
• Dock-Ready: nahtlose Integration in das DJI Dock 3 für vollautomatisierte Einsätze
• Erweiterbar: LiDAR-Hinderniserkennungsmodul, AL1 Scheinwerfer, AS1 Lautsprecher und Mobilfunk-Dongle optional

Technische Spezifikationen:

• Startmasse: 1.850 g
• Abmessungen (ohne Propeller): 377,7 × 416,2 × 212,5 mm
• Max. Flugzeit: 54 Min. (Vorwärtsflug) / 47 Min. (Schwebeflug)
• Max. Flugdistanz: 43 km
• Weitwinkelkamera: 4/3 CMOS, 20 MP, f/2,8–f/11, 24 mm äquivalent, 84°, mechanischer Verschluss
• Mittlere Telekamera: 1/1,3 CMOS, 48 MP, f/2,8, 70 mm äquivalent, 35°
• Telekamera: 1/1,5 CMOS, 48 MP, f/2,8, 168 mm äquivalent, 15°, 16- bis 112-fach Zoom
• Min. Fotointervall: 0,5 s
• Gimbal (Neigen): steuerbar -90° bis +35°
• Laser-Entfernungsmesser: 1.800 m (1 Hz), schräger Einfall 600 m, blinde Zone 1 m, Genauigkeit ±(0,2 + 0,0015 × D)
• Positionierung: integriertes RTK, ±0,1 m (RTK) / ±0,5 m (GNSS)
• Visuelle Erkennung: vier Fisheye-Objektive
• Höchstgeschwindigkeit: 15 m/s vorwärts (Normalmodus) / 21 m/s (Sportmodus, nur mit Fernsteuerung)
• Max. Windwiderstand: 12 m/s (Betrieb sowie Start und Landung)
• Live-Ansicht: 720p/1080p bei 30 fps mit der RC Plus 2 Enterprise
• Übertragung: DJI O4+ Enterprise, 25 km (FCC) / 12 km (CE), 8 Antennen (2T4R)
• Max. Starthöhe: 6.500 m · Max. Einsatzradius: 10 km · Max. Abflugmasse: 2.090 g
• Fotoformat: Weitwinkel JPEG/DNG (RAW), Telekameras JPEG · Objektiv-Entfeuchtung bei allen drei Kameras
• Schutzart: IP55, Betriebstemperatur -20 °C bis 50 °C
• Propeller: 1364F, faltbar, geräuscharm, Anti-Eis
• Kompatibler Akku: DJI Matrice 4D Serie – Akku (6.768 mAh, 22,14 V, 6S, 149,9 Wh, mit Heizfunktion)

Exklusives Software-Paket bei thermal DRONES:

Wir liefern die Matrice 4D als einsatzfertiges System inklusive unserer POISuite:

POIConnect – PinPoints und Missionen auf die Fernsteuerung übertragen. POICloud – Aufträge, Flächen, Missionen und PinPoints verwalten. POIApp – PinPoints anlaufen und Teams koordinieren. POIStudio – Bilddaten mit Bildoptimierung und KI analysieren.

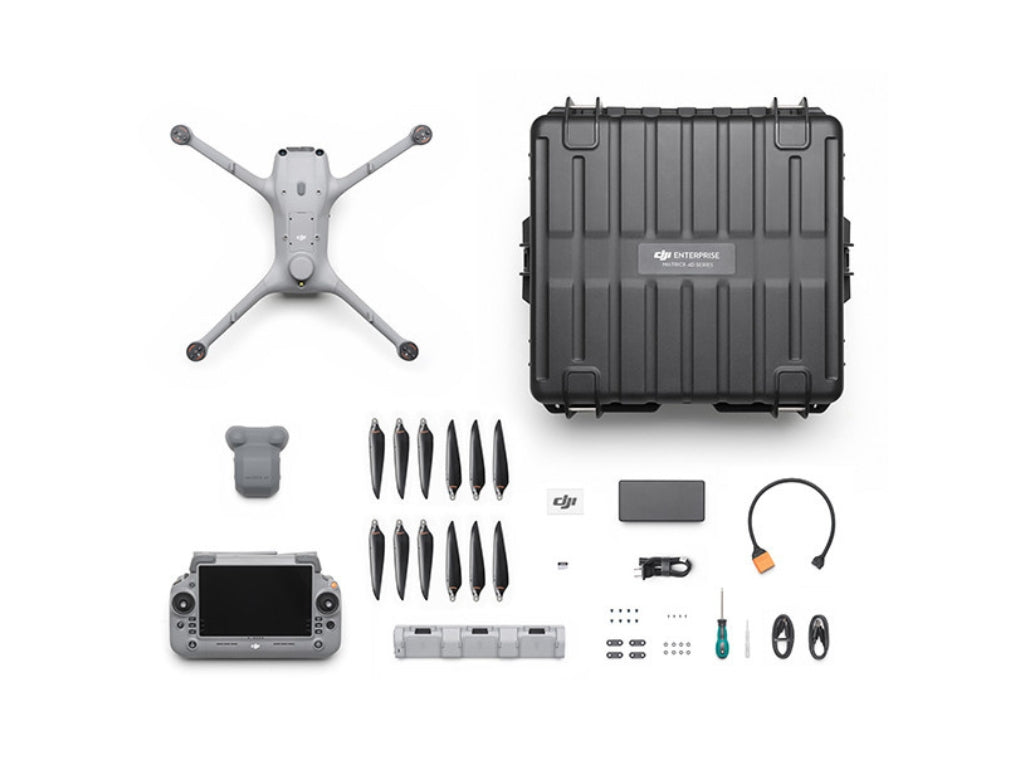

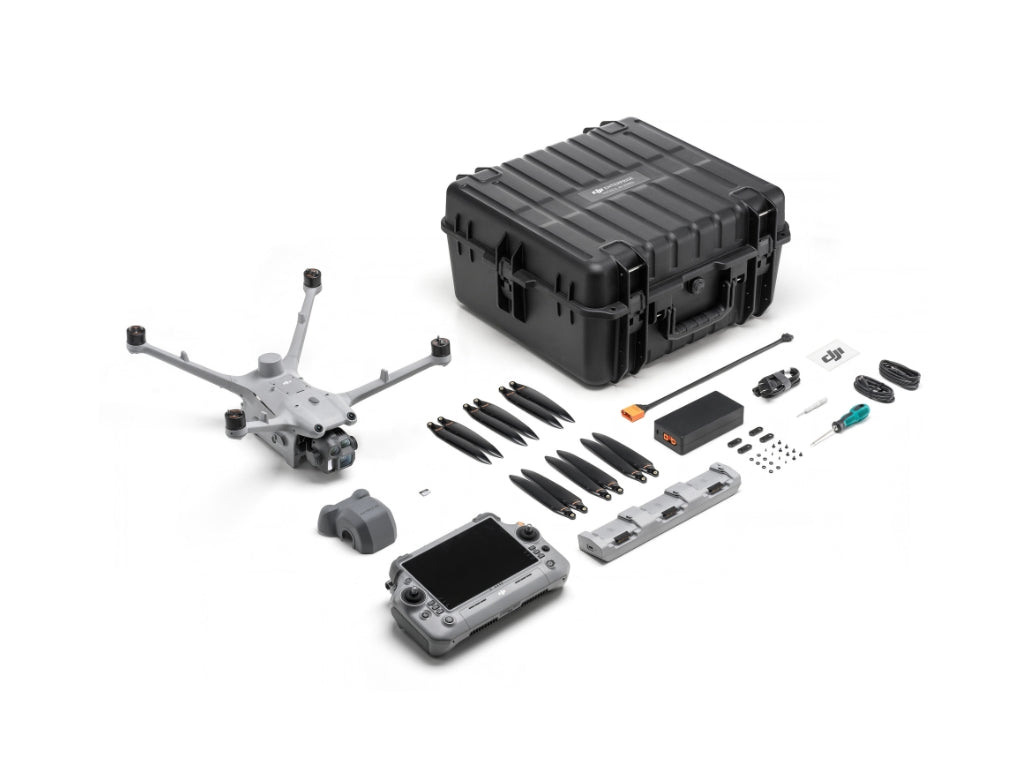

Lieferumfang:

1x Fluggerät Matrice 4D, 1x RC Plus 2 Enterprise, 1x 240W USB-C Netzteil, 1x AC-Kabel für das Netzteil, 1x Matrice 4 Serie Ladehub, 1x MicroSD-Karte, 1x Gimbal-Schutz, 3x Propellerpaar (geräuscharm, Anti-Eis), 1x USB-C auf USB-C Datenkabel, 1x USB-A auf USB-C Datenkabel, 1x Transportkoffer der Matrice 4D Serie inkl. Tragegurt, 1x DJI FTS (Flugabbruchsystem, nur in Europa verkauft)

Akkus sind nicht im Lieferumfang enthalten und werden separat bestellt.

Hinweis zum FTS: Das mitgelieferte Flugabbruchsystem kommuniziert über 4G LTE und setzt dafür den DJI Mobilfunk-Dongle 2 voraus. Dieser ist in der Combo nicht enthalten und wird separat bestellt. Planen Sie ihn gleich mit ein, wenn Sie das FTS nutzen wollen — ohne Mobilfunkverbindung bleibt es funktionslos.

Sie planen wiederkehrende Befliegungen und wollen den Weg zur Automatisierung offenhalten? Fordern Sie Ihr Angebot für die DJI Matrice 4D an — wir beraten Sie zu Ausbaustufen, Zubehör und zur Frage, ob 4D oder 4TD zu Ihren Objekten passt.
