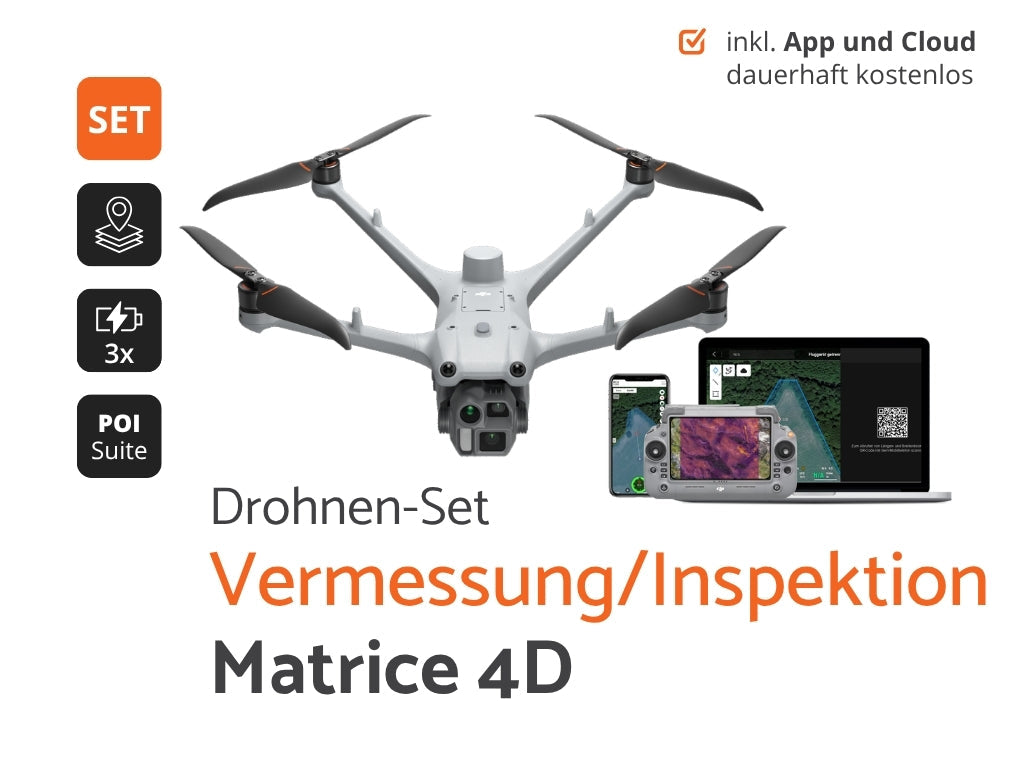

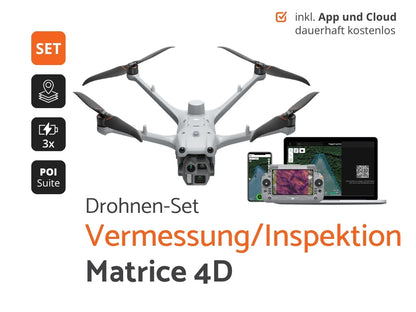

Vermessungs-/Inspektions-Set DJI Matrice 4D

Vermessungs-/Inspektions-Set DJI Matrice 4D: Heute manuell fliegen, morgen automatisiert

Die Matrice 4D ist die Dock-Variante der Matrice 4 Serie — und genau das macht sie für Organisationen interessant, die heute noch mit Pilot ins Feld fahren, aber wiederkehrende Befliegungen mittelfristig automatisieren wollen. Dieses Set liefert die Drohne mit der RC Plus 2 Enterprise für den manuellen Betrieb, drei Flugakkus, Landeplatz und Kennzeichnung. Wenn später ein DJI Dock 3 dazukommt, bleibt das Fluggerät dasselbe. Vermessungs- und Planungsbüros, Kartierungsdienstleister, Naturschutzorganisationen sowie Behörden und Ämter bekommen damit einen Einstieg, der keine Sackgasse ist. In drei Ausbaustufen: Basic, Standard und Professional. Exklusiv bei thermal DRONES immer mit unserer kompletten POISuite.

Die Kartierungskamera: 4/3-Zoll-Sensor mit mechanischem Verschluss

Das entscheidende Bauteil für Vermessungsarbeit ist die Weitwinkelkamera: ein 4/3-Zoll-CMOS mit 20 MP, einstellbarer Blende von f/2,8 bis f/11 und — anders als bei der thermografischen Schwester 4TD — einem mechanischen Verschluss (2 bis 1/2000 s). Der eliminiert den Rolling-Shutter-Effekt, der bei zügigen Kartierungsflügen sonst für verzogene Gebäudekanten und weiche Orthofotos sorgt. Mit einem minimalen Aufnahmeintervall von 0,5 Sekunden bleiben auch schnell beflogene Flächen sauber auswertbar.

RTK ab Werk: ±0,1 m Positionsgenauigkeit

Das RTK-Modul ist fest im Fluggerät integriert und belegt keinen Nutzlast-Port. In Verbindung mit einer D-RTK 3 Bodenstation, einem NTRIP-Korrekturdienst oder unserem Hauseigenen RTK-Empfänger erreicht die 4D eine Positioniergenauigkeit von ±0,1 m — gegenüber ±0,5 m bei reiner GNSS-Positionierung. Für Ingenieur- und Planungsbüros bedeutet das: deutlich weniger eingemessene Bodenpasspunkte, kürzere Wege zwischen Befliegung und Abgabe. Die Ergebnisse lassen sich in DJI Terra oder WebODM verarbeiten und in gängige GIS- und CAD-Umgebungen wie QGIS, ArcGIS oder AutoCAD exportieren.

54 Minuten in der Luft, 43 Kilometer Flugdistanz

Die 4D-Serie ist auf lange Einsätze ausgelegt: bis zu 54 Minuten im Vorwärtsflug, 47 Minuten im Schwebeflug, 43 Kilometer Flugdistanz bei konstanten 16 m/s. Das sind rund fünf Minuten mehr als bei der Matrice 4E — Reserve, die auf ausgedehnten Linienbefliegungen den Unterschied zwischen zwei und drei Akkuwechseln ausmacht. Die Akkus der 4D-Serie verfügen über eine Heizfunktion und sind auf 400 Ladezyklen ausgelegt.

IP55 und Anti-Eis-Propeller: gebaut für Feldarbeit

Dock-Drohnen stehen im Freien, deshalb ist die 4D-Serie nach IP55 zertifiziert und damit gegen Strahlwasser geschützt — eine Stufe über der Matrice 4 Serie. Der Betriebsbereich reicht von -20 °C bis 50 °C, der Windwiderstand bis 12 m/s. Serienmäßig sitzen geräuscharme Anti-Eis-Propeller (Typ 1364F) an den Motoren. Damit steht auch im Winter einer Befliegung über Deichen, Forstflächen oder Industrieanlagen nichts im Wege.

Inspektion aus der Distanz: zwei Telekameras und Laser-Entfernungsmesser

Neben der Kartierungskamera bringt die 4D zwei Telesensoren mit je 48 MP mit. Die mittlere Telekamera (70 mm) macht Risse, Korrosionsspuren und Messgerätskalen aus etwa zehn Metern lesbar, die Telekamera (168 mm, 16- bis 112-fach Zoom) liefert verwertbare Details noch auf rund 250 Metern. Der Laser-Entfernungsmesser liefert Punkt-, Strecken- und Flächenmaße direkt im Flug in bis zu 1800 Metern Entfernung.

Ein Hinweis zur Gimbal-Neigung: Der steuerbare Bereich der 4D reicht von -90° bis +35°. Für Aufnahmen steil nach oben — etwa Brückenunterseiten oder Deckenkonstruktionen — ist die Matrice 4TD mit ihrem Bereich bis +90° die passendere Wahl. Für Kartierung, Dach-, Fassaden- und Anlageninspektion spielt die Einschränkung keine Rolle. Sprechen Sie uns an, wenn Sie unsicher sind, welche Variante zu Ihren Objekten passt.

Naturschutz und Umweltmonitoring: reproduzierbar erfassen

Biotopkartierung, Gewässerrandstreifen, Moorrenaturierung, Monitoring nach Kompensationsmaßnahmen: Missionen werden einmal geplant und dann Jahr für Jahr identisch geflogen. Die geräuscharmen Propeller reduzieren die Störwirkung gegenüber Wildtieren. Über die POIApp koordinieren Sie Teams im Gelände und laufen erfasste PinPoints gezielt an — Horststandorte, Neophytenbestände, Schadstellen im Deichkörper.

Behörden und Ämter: der Weg zur automatisierten Befliegung

Hier liegt der eigentliche Unterschied zur Matrice 4E. Wer wiederkehrende Befliegungen plant — Deichkontrollen, Baufortschritt, Deponieüberwachung, Verkehrsflächen — kommt irgendwann an den Punkt, bestimmte Abläufe einfach zu automatisieren. Die 4D ist für den Betrieb im DJI Dock 3 ausgelegt. Sie starten heute manuell mit der RC Plus 2 und ergänzen das Dock, wenn Prozesse, Genehmigungen und Budget so weit sind. Die Missionen, die Sie in der Zwischenzeit in der POICloud angelegt haben, bleiben erhalten.

Über die POICloud verwalten Sie Aufträge, Flächen, Missionen und PinPoints zentral, statt Datenstände auf SD-Karten und Einzelrechnern zu verteilen. Mehrere Fachbereiche greifen auf denselben Datenbestand zu, wiederkehrende Befliegungen laufen nach identischem Muster — eine prüffähige Grundlage vom Auftrag bis zur Auswertung.

Lieferumfang Basic:

Grundausstattung mit insgesamt 3 Flugakkus für den Start ins Thema Vermessung/Inspektion mit der Drohne.

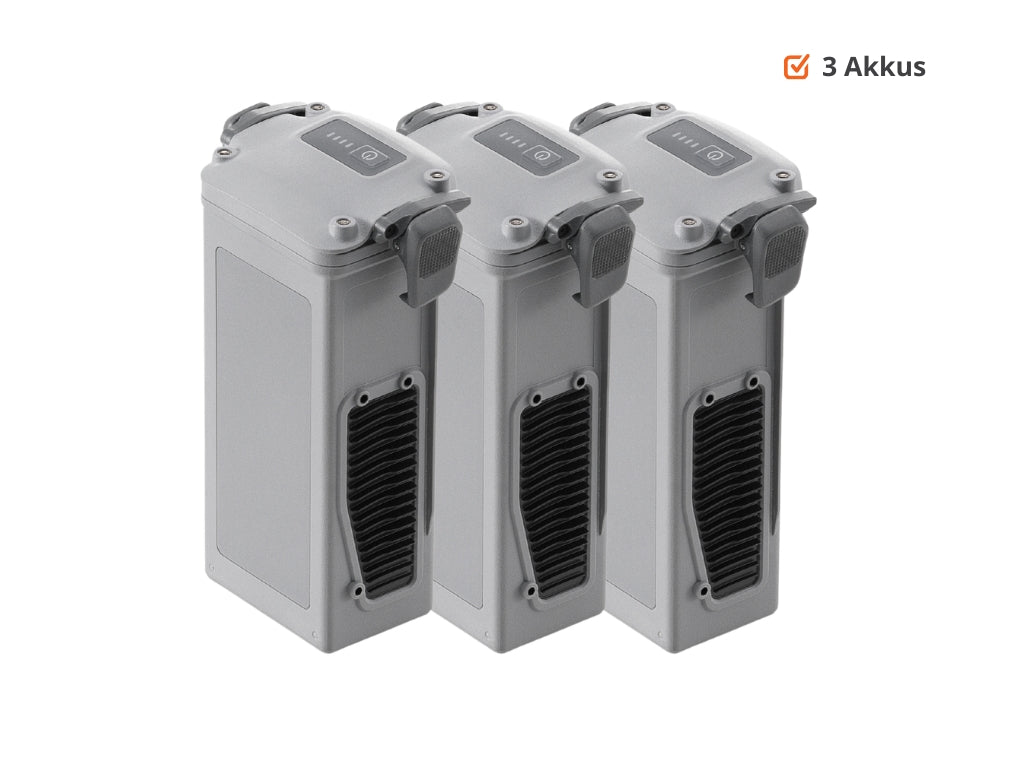

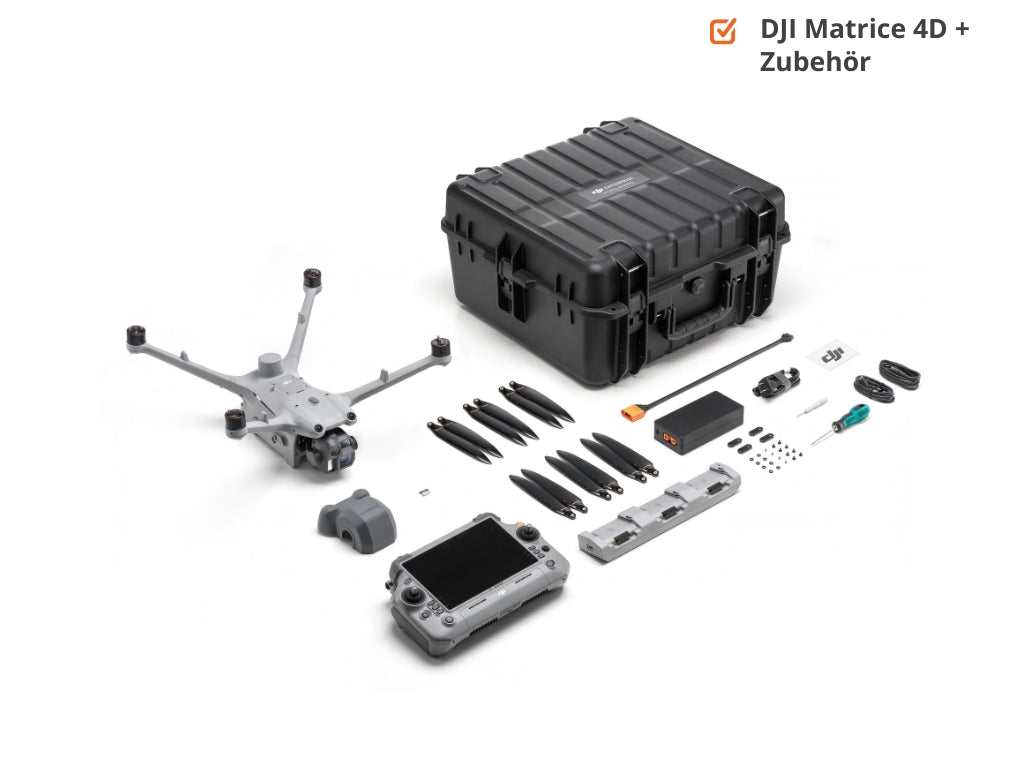

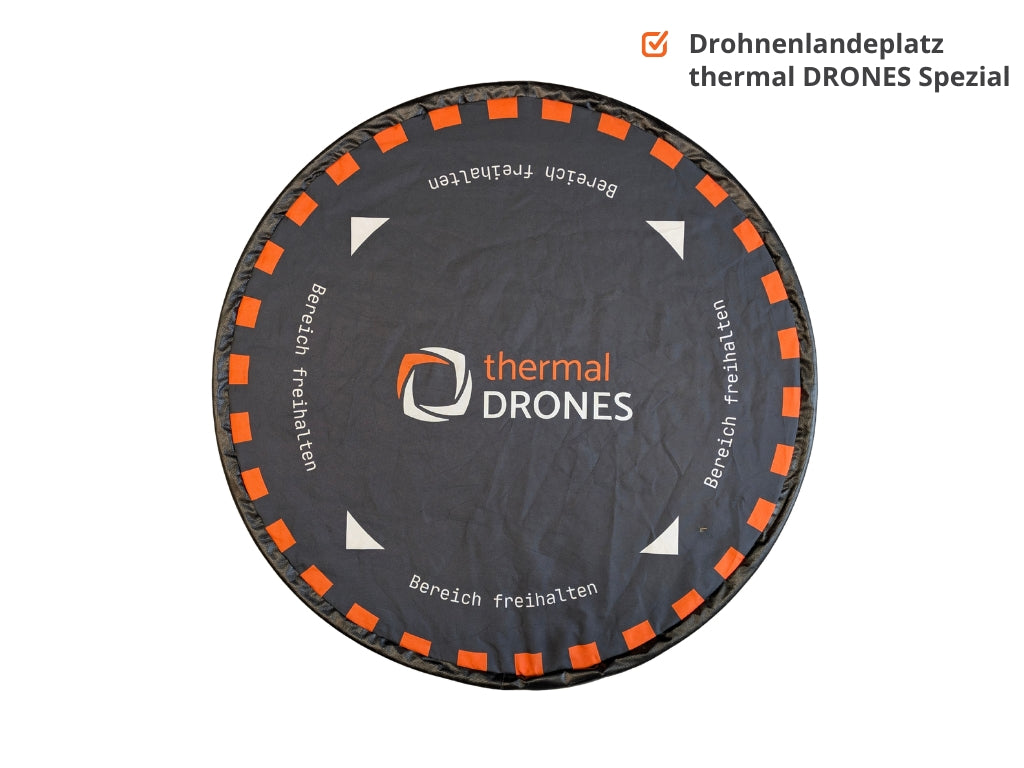

1x DJI Matrice 4D - RC Plus 2 Enterprise Combo inkl. Transportkoffer-Gurt (ohne Akku). In der Combo bereits enthalten: Fluggerät und RC Plus 2 Enterprise, Ladehub mit 240W-USB-C-Netzteil und AC-Kabel, drei Paar geräuscharme Anti-Eis-Propeller, Gimbal-Schutz, MicroSD-Karte, Daten­kabel, DJI FTS sowie der Transportkoffer der Matrice 4D Serie. Des Weiteren im Set enthalten: 3x DJI Matrice 4D Serie - Akku 1x Multikopter Landeplatz thermal DRONES Spezial 1x Drohnenkennzeichen

Lieferumfang Standard (zusätzlich zu Basic):

Erweiterte Ausstattung mit Zubehör.

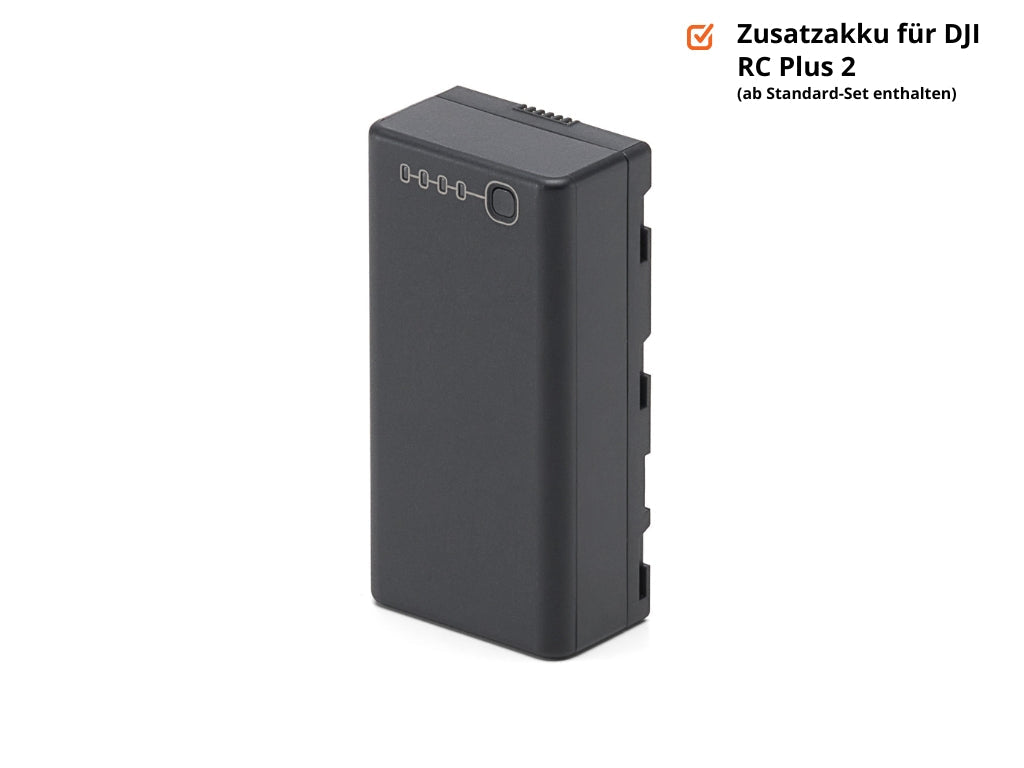

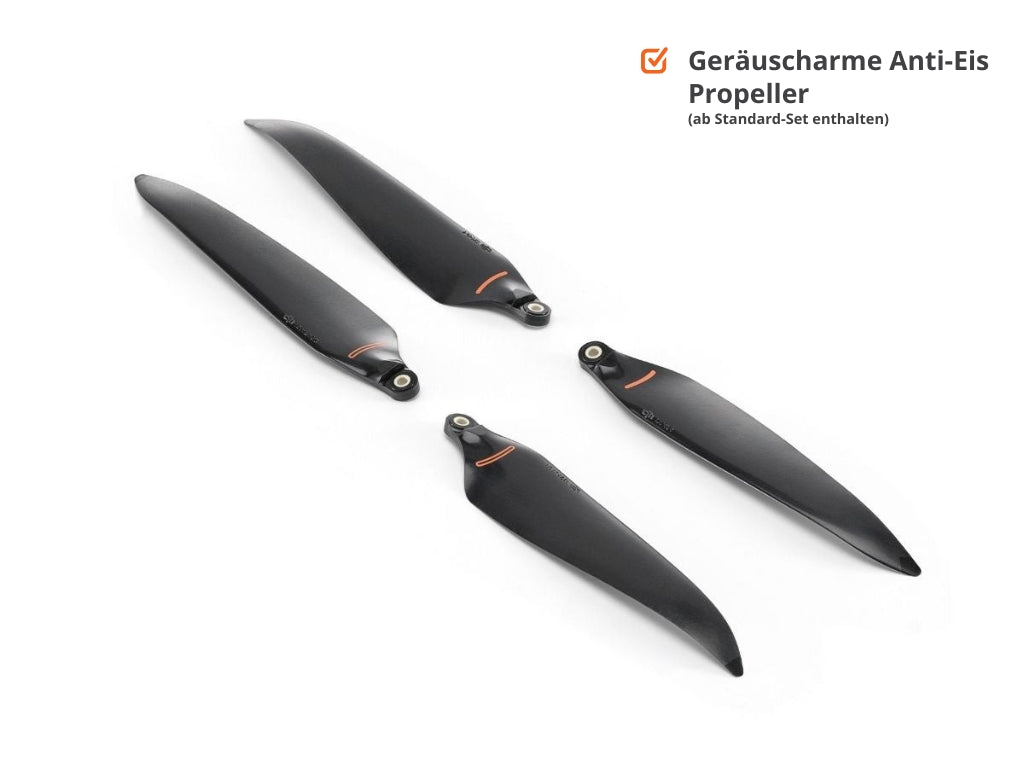

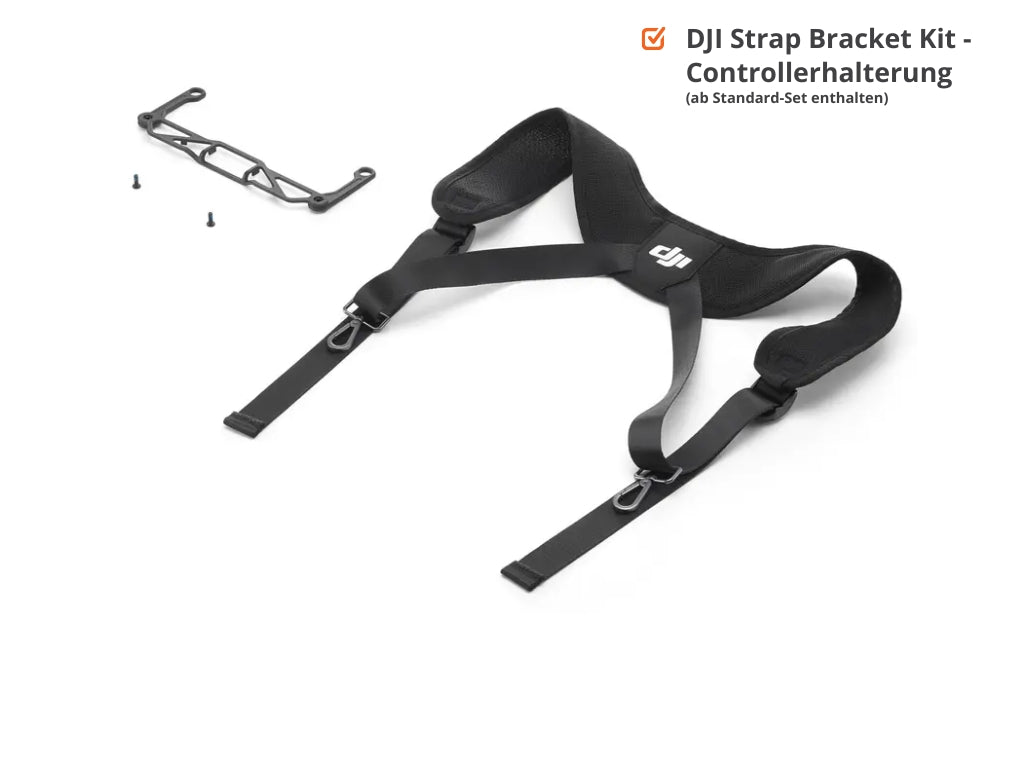

1x DJI Matrice 4D Serie - Geräuscharme Anti-Eis Propeller 1x DJI RC Plus 2 - Strap Bracket Kit – thermal DRONES1x DJI WB37 Akku 2S 4920mAh

Lieferumfang Professional (zusätzlich zu Basic und Standard):

Umfassende Ausstattung für den Betrieb über viele Stunden und bei Dunkelheit.

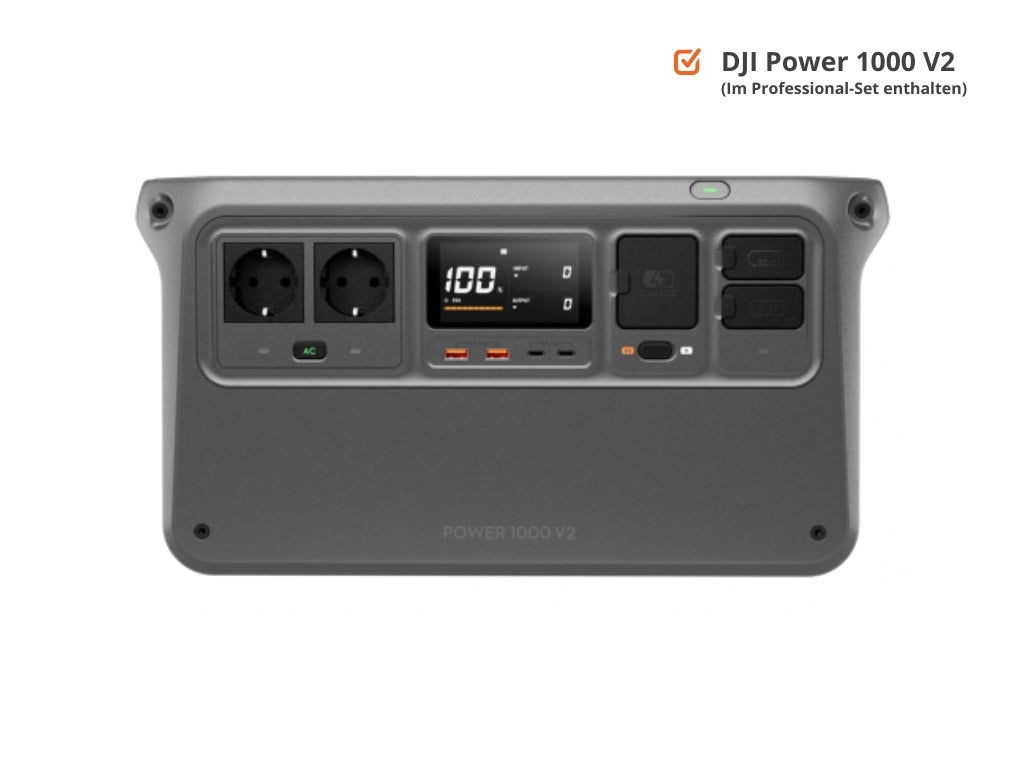

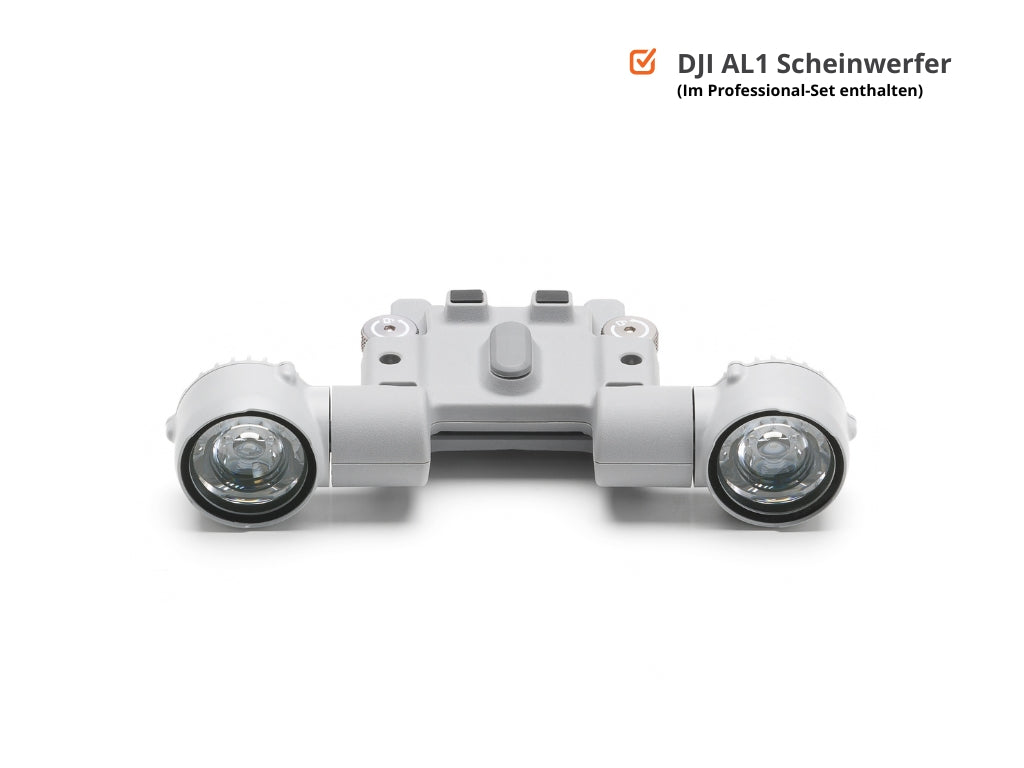

1x DJI AL1 Scheinwerfer 1x DJI Power 1000 V2 (Gefahrgutversand)

Welche Ausführung passt zu Ihnen?

• Basic — für Büros, die planbare Tagesprojekte im Umfeld der eigenen Betriebsstätte abwickeln: drei Akkus, sauberer Start- und Landeplatz, fertig gekennzeichnete Drohne.
• Standard — für Teams, die täglich im Feld sind: Ersatzsatz Anti-Eis-Propeller, Traggurt mit Bauchstütze für ermüdungsfreies Arbeiten an der RC Plus 2 und ein zusätzlicher WB37-Fernsteuerungsakku für durchgehende Einsatztage.
• Professional — für Befliegungen fernab jeder Steckdose und für Einsätze in der Dämmerung oder bei Nacht: Die DJI Power 1000 V2 versorgt die mitgelieferte Ladelösung der Matrice 4D netzunabhängig, sodass Sie Akkus direkt am Einsatzort nachladen — ohne Generator, ohne Rückfahrt. Dazu der AL1 Scheinwerfer, der an der 4D-Serie ohne zusätzliche Halterung montiert wird.

Nur bei thermal DRONES immer inklusive:

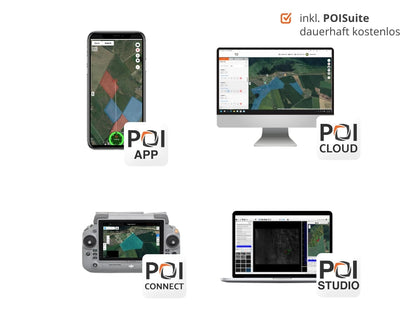

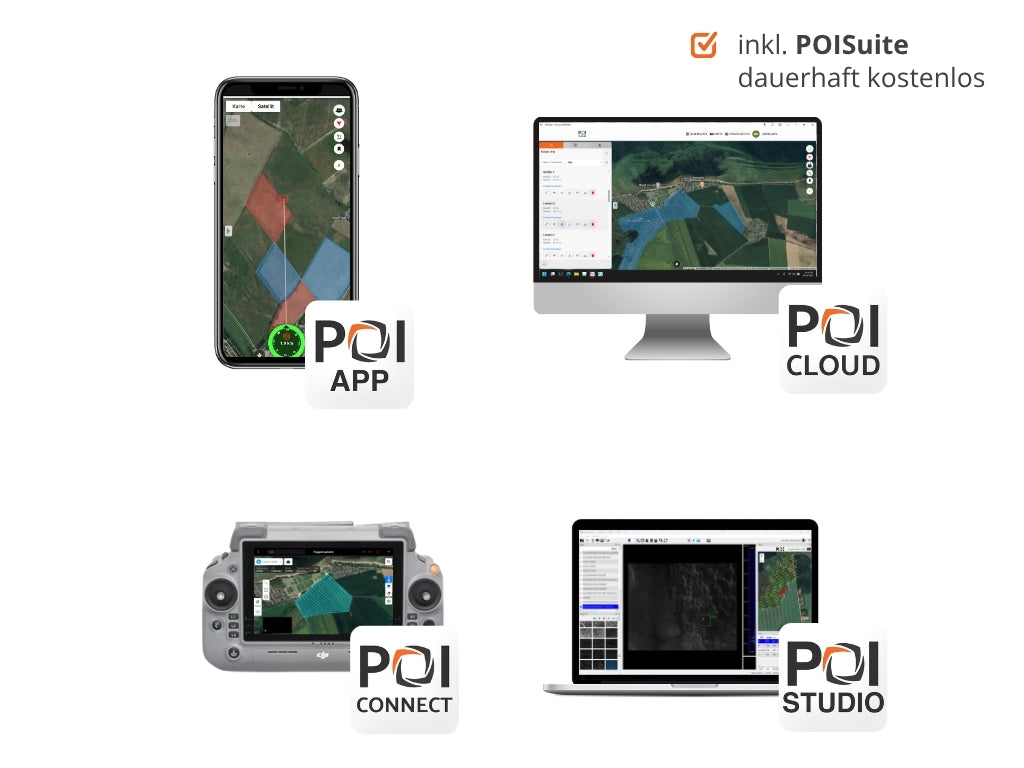

Unsere POISuite — das Softwarepaket, das aus Einzelflügen einen durchgängigen Arbeitsablauf macht, vom Auftrag bis zur ausgewerteten Bilddatei:

POIConnect – PinPoints und Missionen auf die Fernsteuerung übertragen. POICloud – Aufträge, Flächen, Missionen und PinPoints verwalten. POIApp – PinPoints anlaufen und Teams koordinieren. POIStudio – Bilddaten mit Bildoptimierung und KI analysieren.

Die wichtigsten Vorteile auf einen Blick:

• Kartierungsqualität: 4/3-Zoll-CMOS mit 20 MP und mechanischem Verschluss, 0,5 s minimales Aufnahmeintervall
• RTK serienmäßig: ±0,1 m Positionsgenauigkeit, integriertes Modul ohne Nutzlast-Port
• Ausdauer: bis zu 54 Minuten Flugzeit, 43 km Flugdistanz, drei Akkus mit Heizfunktion im Set
• Robust: IP55, -20 °C bis 50 °C, 12 m/s Windwiderstand, geräuscharme Anti-Eis-Propeller ab Werk
• Inspektionsreichweite: 48-MP-Telekameras mit 70 mm und 168 mm plus Laser-Entfernungsmesser
• Nachtfähig: Nachtmodus mit ISO bis 204800 und AL1 Scheinwerfer (Professional)
• Zukunftssicher: für den Betrieb im DJI Dock 3 ausgelegt — manuell starten, später automatisieren
• Ladelösung ab Werk: Ladehub und 240W-Netzteil sind Teil der Combo — kein separates Schnellladekabel nötig
• DJI FTS im Lieferumfang: relevant überall dort, wo die Betriebsgenehmigung ein Flugbeendigungssystem verlangt
• Sofort einsatzbereit: Landeplatz, Transportkoffer und Drohnenkennzeichen sind im Set enthalten

Technische Spezifikationen (DJI Matrice 4D):

• Max. Flugzeit: bis zu 54 Minuten (Vorwärtsflug) / 47 Minuten (Schwebeflug)
• Max. Flugdistanz: 43 km
• Weitwinkelkamera: 4/3 CMOS, 20 MP, f/2,8–f/11, 24 mm äquivalent, 84°, mechanischer Verschluss
• Mittlere Telekamera: 1/1,3 CMOS, 48 MP, f/2,8, 70 mm äquivalent, 35°
• Telekamera: 1/1,5 CMOS, 48 MP, f/2,8, 168 mm äquivalent, 15°, 16- bis 112-fach Zoom
• Min. Fotointervall: 0,5 s
• Gimbal (Neigen): steuerbar -90° bis +35°
• Positionierung: integriertes RTK-Modul, ±0,1 m (RTK) / ±0,5 m (GNSS) / ±0,3 m (Sichtpositionierung)
• GNSS: GPS, BeiDou, Galileo, QZSS, GLONASS
• Laser-Entfernungsmesser: integriert
• Max. Windwiderstand: 12 m/s
• Betriebstemperatur: -20 °C bis 50 °C, Schutzart IP55
• Propeller: 1364F, faltbar, geräuscharm, Anti-Eis
• Akku: 6.768 mAh, 22,14 V, 6S Li-Ion, 149,9 Wh, mit Heizfunktion, 400 Ladezyklen

Bringen Sie Vermessung, Kartierung und Inspektion in einen durchgängigen digitalen Arbeitsablauf — und halten Sie sich den Weg zur automatisierten Befliegung offen. Wählen Sie Ihre Ausführung oder lassen Sie sich von unseren Experten ein Set zusammenstellen, das zu Ihren Projekten, Ihrer Software-Umgebung und Ihrem Genehmigungsrahmen passt.
